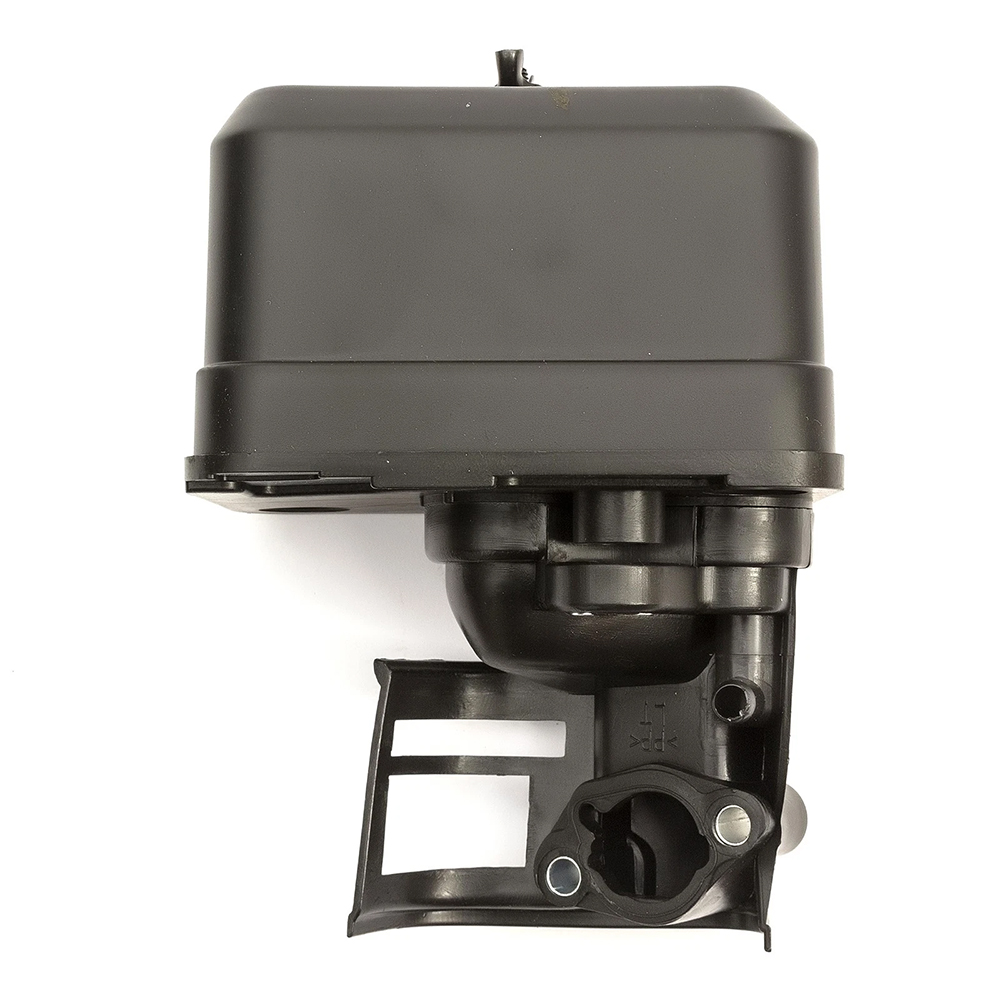

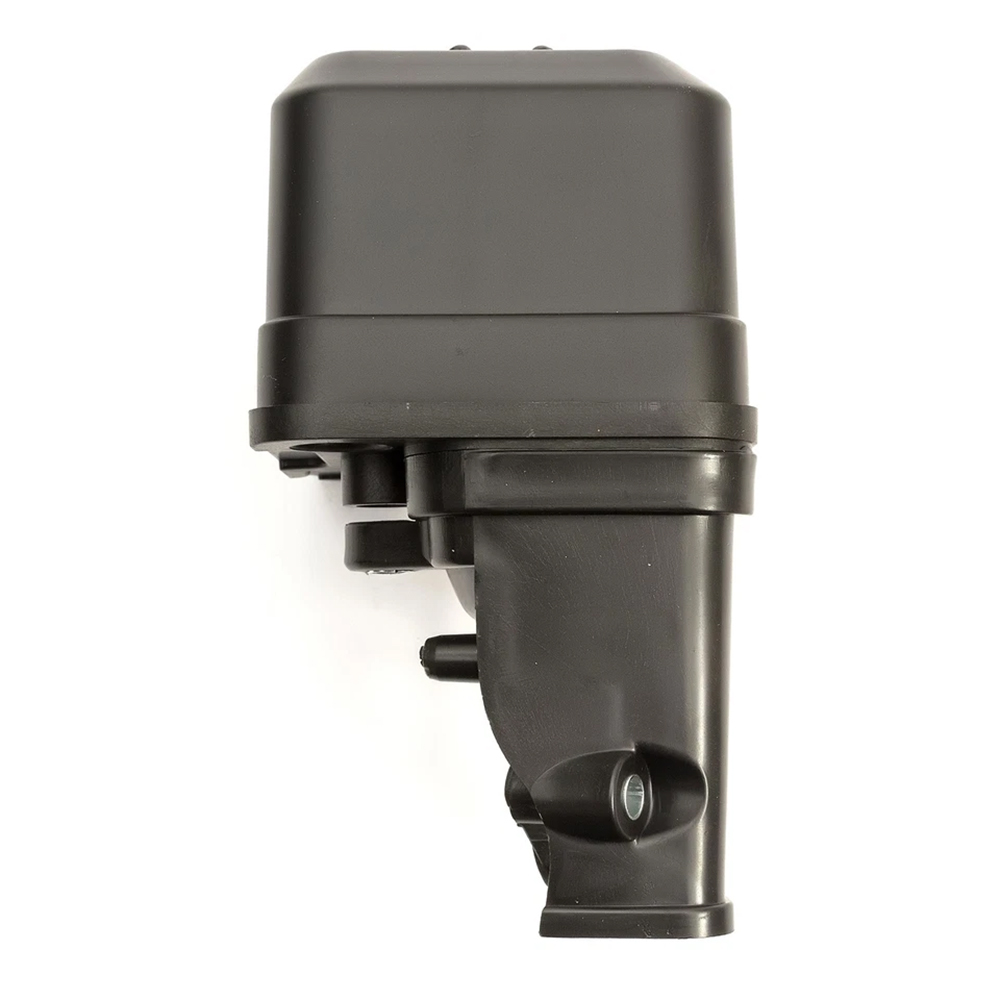

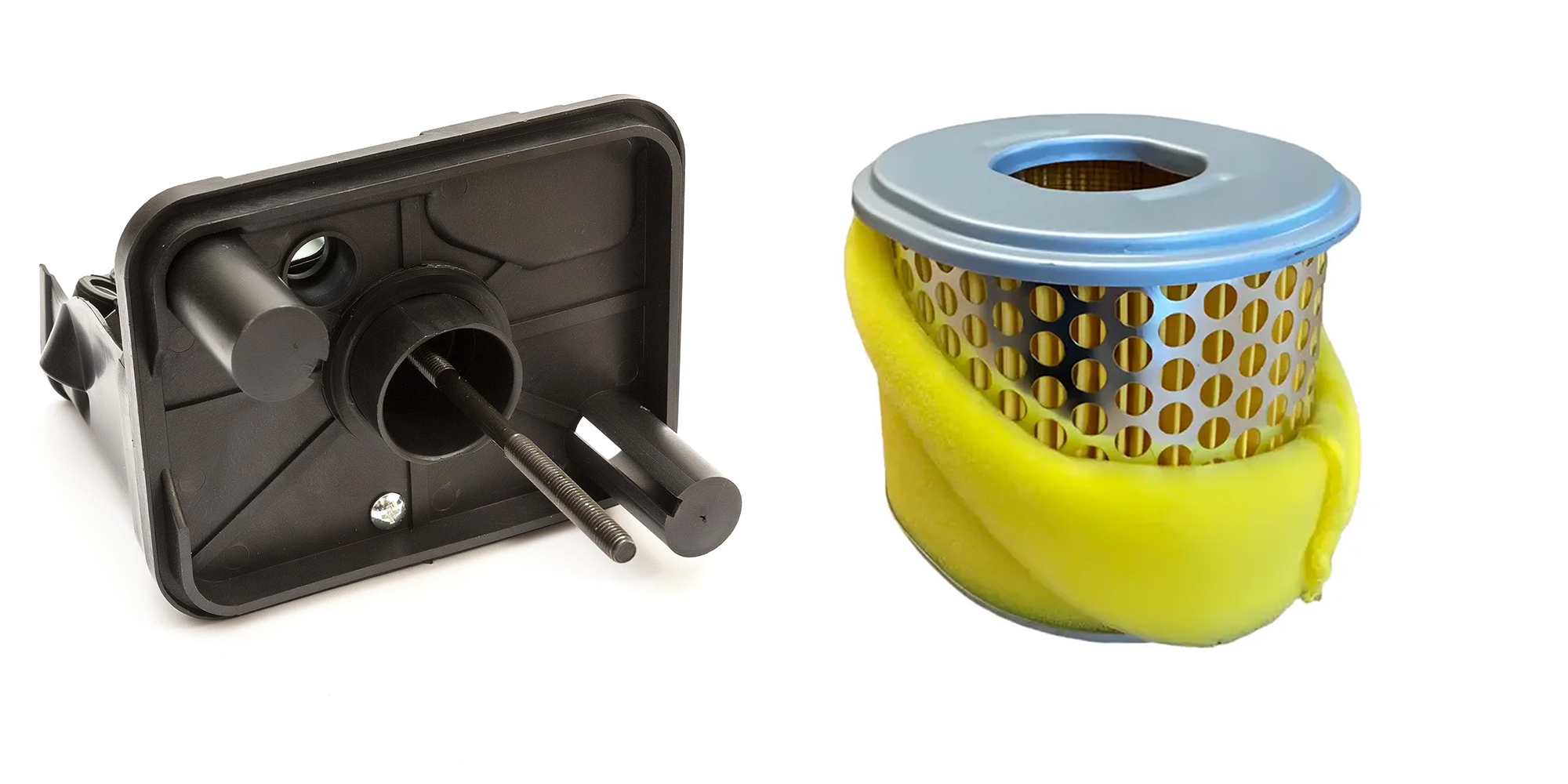

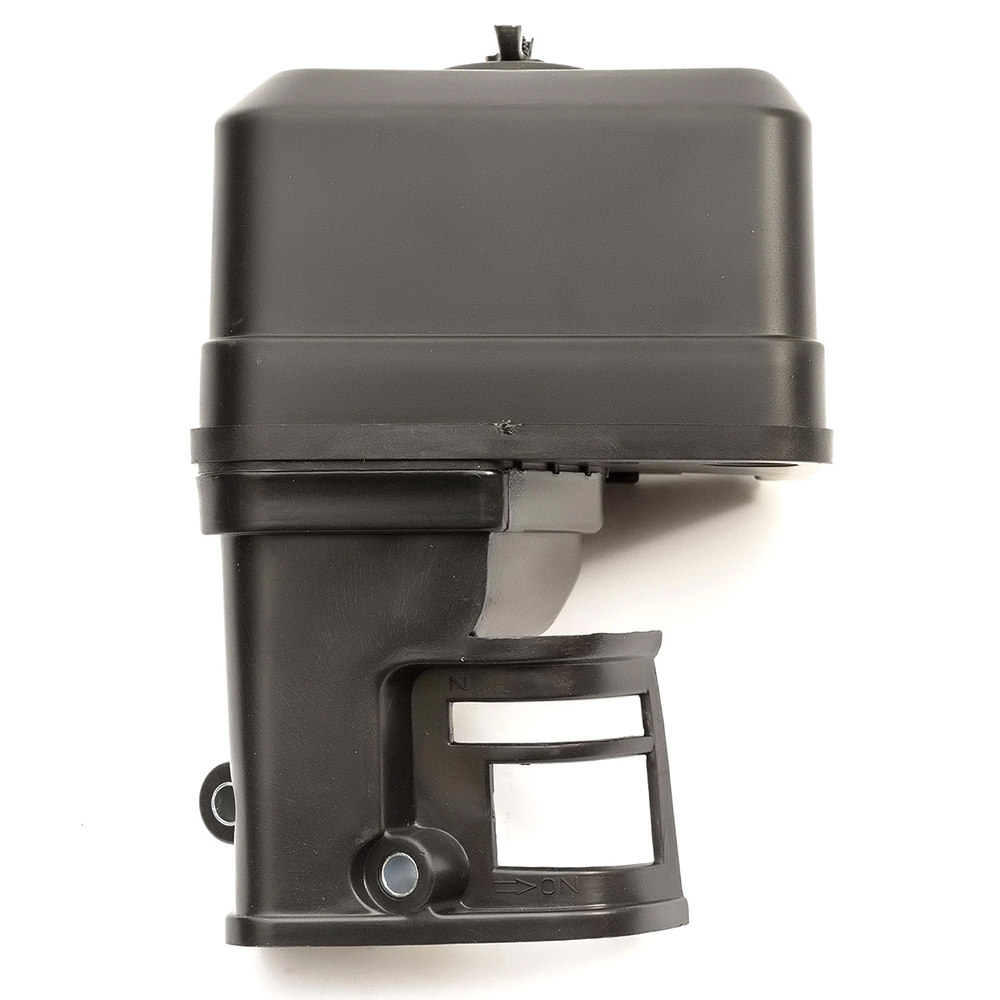

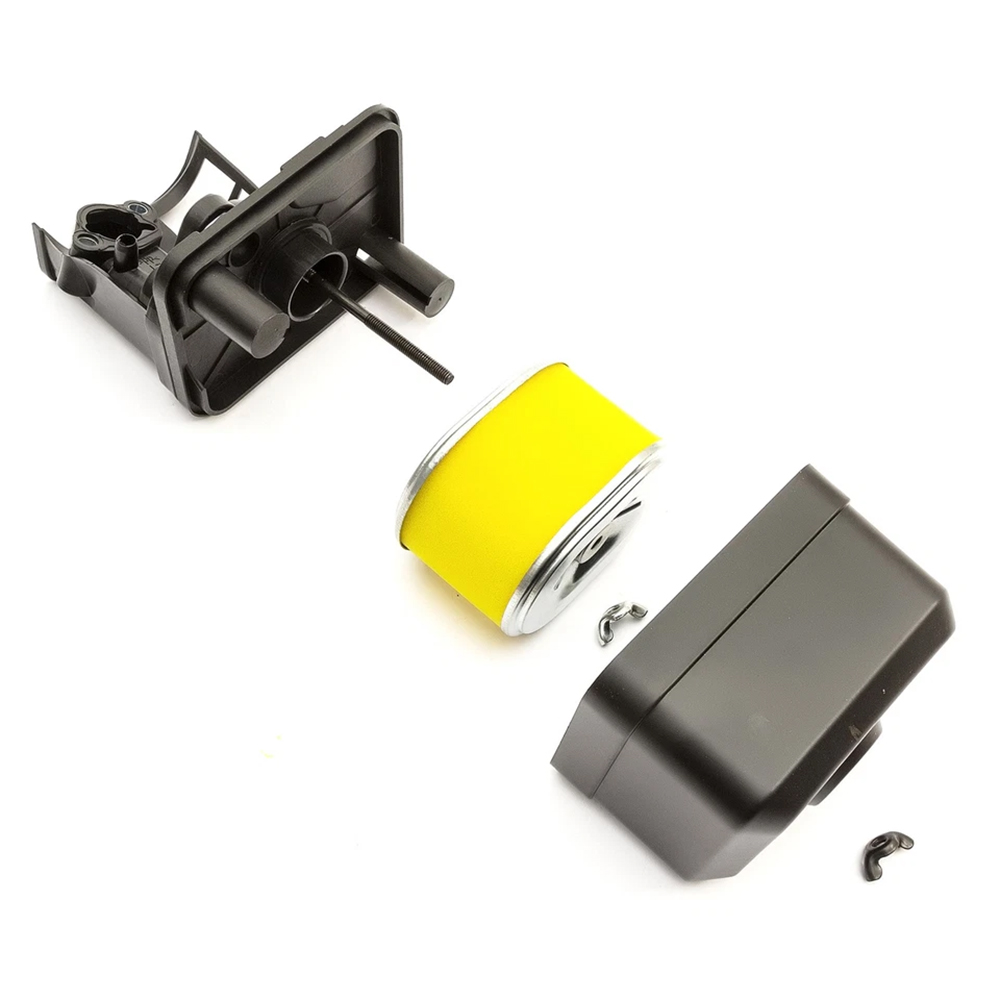

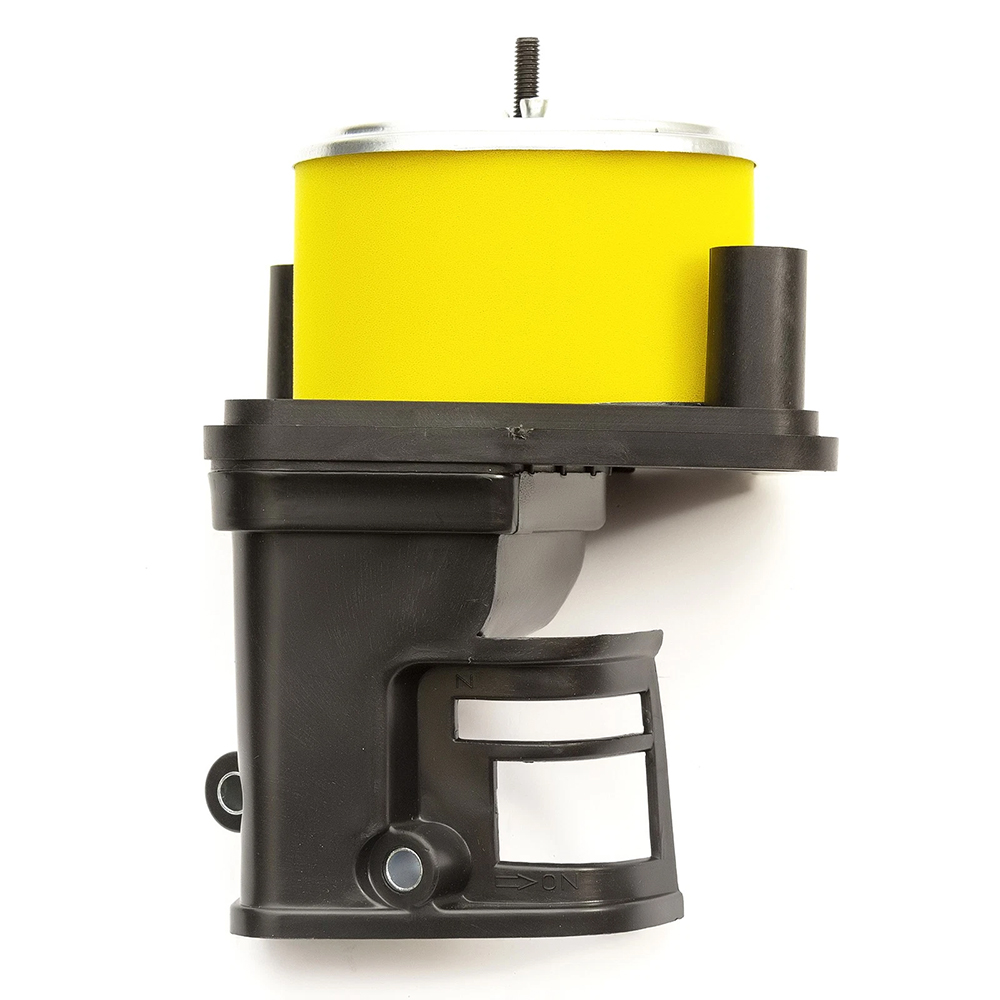

Фильтр состоит из корпуса с циклонной направляющей (специальной трубки), которая заставляет входящий воздушный поток закручиваться, повышая его турбулентность, фильтрующего патрона, крышки, герметично закрывающей весь корпус, барашковой гайки и широкой шайбы с уплотнительным кольцом.
Воздух засасывается через верхний раструб и резко меняет направление вниз. Проходя через циклонный дефлектор, поток направляется к внешней поверхности фильтрующего патрона. Крупные и тяжелые частицы пыли задерживаются предварительным фильтром в виде поролонового рукава, плотно облегающего каркас патрона. Мелкие частицы пыли оседают на гофрированной бумаге внутри патрона.
Гофрированная форма бумажного элемента многократно увеличивает эффективную площадь фильтрации при компактных размерах фильтрующего патрона.
Из
за работы в условиях повышенной запыленности (например, стройка или сельское хозяйство) бумажный фильтр требует регулярного контроля.
